Sausai pakabinama izoliacinė integruota plokštė

Jason Building Materials siūlo aukštos kokybės sausai pakabinamas izoliacines integruotas plokštes. Galimi tiesioginio gamyklos pardavimo ir didmeninės prekybos būdu, mes teikiame individualius sprendimus, pritaikytus konkretiems statybos projektams.

Produkto privalumai

1. Integruota išorės sienų izoliacija ir apdaila

Tradiciniams išorinių sienų projektams dažnai reikia atskirai tvarkyti izoliacinius, apsauginius ir dekoratyvinius sluoksnius; Priešingai, sausai pakabinama izoliacinė integruota plokštė sujungia šias kelias funkcijas į vieną vieningą gaminį.

2. Tinka greitam išorinių sienų statybai

Plokštės apdorojamos ir laminuojamos gamykloje, o montavimas pirmiausia atliekamas naudojant sauso pakabinimo metodus vietoje.

Ši sistema ypač tinka naujoms statyboms, surenkamiems pastatams, esamų konstrukcijų energijos vartojimo efektyvumo modernizavimui ir projektams su įtemptais statybos grafikais.

3. Lengvesnis fasadų estetikos standartizavimas

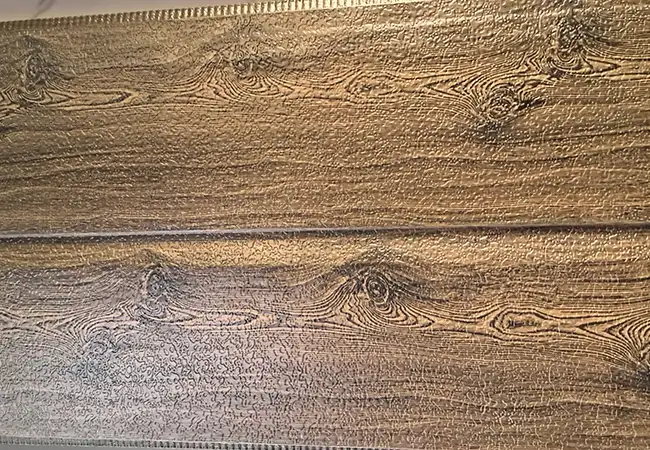

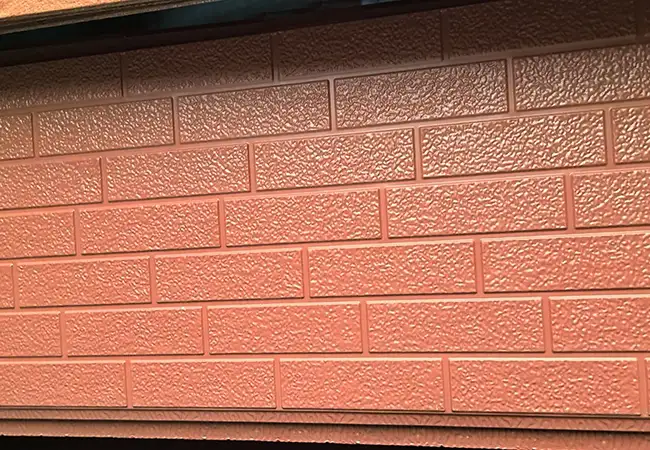

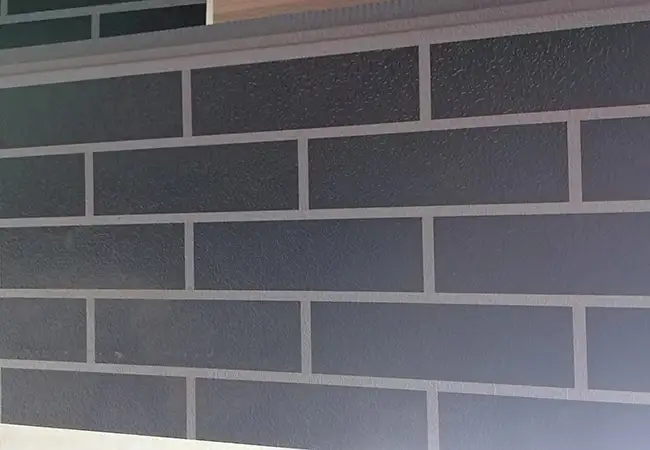

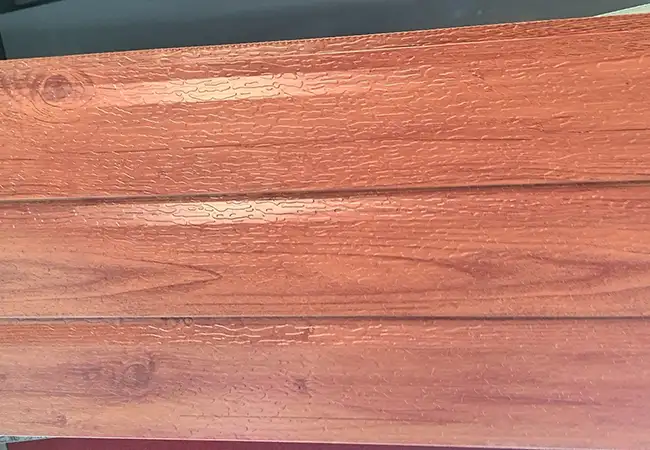

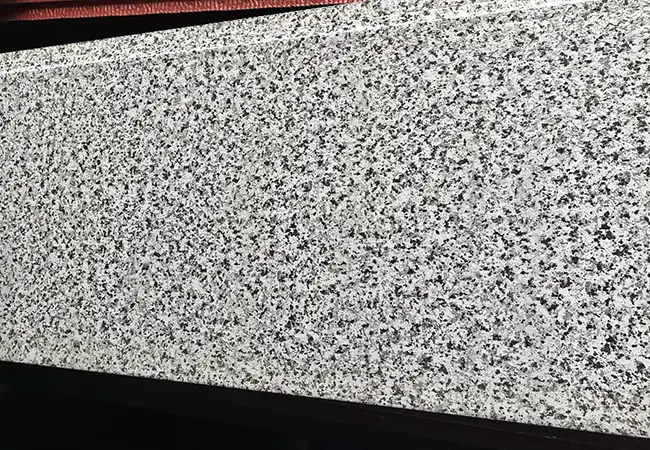

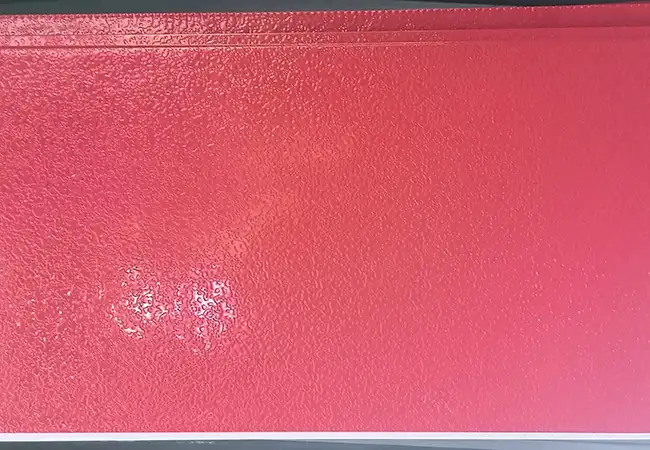

Kadangi dekoratyvinis paviršiaus sluoksnis baigiamas gamykloje, masinės gamybos metu galima nuosekliai kontroliuoti spalvą, tekstūrą, matmenis ir paviršiaus efektus.

Kilio sauso pakabinimo sistemos komponentas

Sauso pakabinimo sistemą sudaro šie komponentai:

Pagrindinis Kilis: Cinkuotas plieninis kvadratinis vamzdis (dažniausiai 40 × 40 × 2 mm arba 50 × 50 × 2,5 mm), pritvirtintas prie sienos kampiniais laikikliais. Vertikalumas reguliuojamas kilio montavimo metu.

Pakabos surinkimas: Įskaitant pradines dalis, pakabas ir reguliavimo dalis. Pakabos medžiaga yra aliuminio lydinys arba nerūdijantis plienas, ne mažesnis kaip4 pakabosuž lentą.

Inkaro varžtai: Nerūdijančio plieno plėtimosi varžtai. Gręžimo skylės skersmuo atitinka varžto specifikacijas, įdėjimo gylis ≥40 mm.

Vėdinimo ertmė: Oro sluoksnių atstumas, kurį sudaro kilio storis, paprastai20-40 mm, efektyviai išleidžiant susikaupusią drėgmę iš sienos, kad pailgėtų sienos tarnavimo laikas.

Vėlesnė priežiūra: Sauso pakabinimo sistema palaiko vienos plokštės išmontavimą. Rekomenduojama reguliariai tikrinti kiekvieną2 metai, daugiausia dėmesio skiriant pakabos korozijai ir sandariklio senėjimui. Nedelsdami pakeiskite, kai nustatomos problemos.

Sausai pakabinamos izoliacinės integruotos plokštės apibrėžimas

Sausai pakabinama izoliacinė integruota plokštė yra termoizoliacinė dekoratyvinė plokštė, sumontuota naudojant metalinio kilio sauso kabinimo technologiją. Skirtumas nuo klijavimo-inkaravimo metodo yra toks: lenta nėra klijuojama tiesiai ant sienos, o tvirtinama prie metalinio kilio per pakabas, tarp lentos ir sienos paliekant ertmę. Šio konstravimo būdo privalumas yra tas, kad drėgmė iš sienos gali būti pašalinta per ertmę, nesikaupiant izoliacijos sluoksnyje ir nesukeliant veikimo pablogėjimo. Tuo pačiu metu sauso pakabinimo sistemos apkrovos kelias yra aiškus ir apibrėžtas - kiekvienos lentos apkrova per pakabas perduodama į kilio rėmą, o tada iš kilio į pagrindinę konstrukciją.

Sauso pakabinimo sistemos techninės specifikacijos

Kilio specifikacija:Cinkuoto plieno kvadratinis vamzdis 40 × 40 × 2 mm arba 50 × 50 × 2,5 mm

Tarpai tarp kelių:Vertikalus @600mm, horizontalus atstumas pagal lentos aukštį

Pakabos medžiaga:Aliuminio lydinys (6063-T5) arba nerūdijantis plienas (304)

Vienos pakabos apkrova: ≥ 1,0 kN(saugos koeficientas ≥ 3)

Vėdinimo angos plotis:20–30 mm (nustatomas pagal kilio storį)

Seisminis įvertinimas:Gali atitikti skirtingas kilio specifikacijas6-8 laipsniaiseisminis įtvirtinimas

Taikomi projektai

Super aukštybiniai pastatai(Aukštis ≥ 100m): Didelis vėjo slėgis su griežtais saugos reikalavimais; mechaninė inkaravimo sistema yra patikimesnė

Pakrantės pastatai: Daug druskos purškiamoje aplinkoje ertmės ventiliacija sumažina drėgmės kaupimąsi ir sulėtina koroziją

Seno pastato renovacija, reikalaujanti originalios sienos išsaugojimo: Pakabinamos lentos nepažeidžia originalių išorinių sienų ir neturi įtakos įprastam naudojimui

Sudėtingos statybos formos: norint kompensuoti sienos nelygumus, reikalinga kelių krypčių kilio reguliavimo erdvė

Aukštos klasės komerciniai pastatai: Projektams keliami aukšti įrengimo tikslumo ir fasado efekto reikalavimai

Tinkinimo instrukcijos

Sauso pakabinimo sistemos pritaikymas daugiausia apima:

Kilio išdėstymas:Kilio atstumas ir specifikacijos nustatomos remiantis pastato fasado vėjo apkrovos skaičiavimais. Kilio parametrai gali skirtis priklausomai nuo grindų ir aukščio.

Pakabos tipas:Galimi trys pakabos variantai –Reguliuojamos pakabostinka esamiems bendro lygumo pastatams,Fiksuotos pakabostinka naujiems pastatams su plokščiomis sienomis,Integruotos izoliacinės pakabostinka surenkamoms izoliacinėms plokštėms.

Izoliacijos sluoksnio storis:Ertmės plotis gali būti reguliuojamas tarp20-40 mmpagal izoliacijos projektavimo reikalavimus.

Visos metalinės jungtys prieš pristatymą yra apdorotos karštuoju cinkavimu arba Dacromet apsauga nuo rūdžių.

Pagalba po pardavimo

Jason Building Materials siūlo šią pagalbą po pardavimo:

- Vienas nemokamas tolesnis apsilankymas6 mėnbaigus priėmimą patikrinti kilio jungtis ir sandariklio būklę

- Garantija apima: plokštės fizines savybes (12 mėnesių), metalo pakabos ir kilio atsparumas korozijai (24 mėn), sandariklio elastingumo išlaikymas (12 mėnesių)

- Jei reikia priežiūros po garantijos, vis tiek galime pateikti priedų tiekimą ir technines gaires, apmokestindami tik medžiagų išlaidas

- Dideliems aukštybiniams projektams100 m, garantinis laikotarpis gali būti pratęstas iki24 mėnper derybas

Apibrėžimas

Kodėl daugiaaukščiuose pastatuose neleidžiama grynai klijuoti išorinių sienų šiltinimo sistemų? Kadangi vėjo slėgis virš 10 aukšto yra3-5 kartuskad žemės lygyje, ir gali kilti pavojus po klijų senėjimo. Ar yra sprendimas, kuriame naudojamas visiškai mechaninis tvirtinimas? Sauso kilio pakabinimo sistema yra visiškai mechaninis inkaravimo sprendimas, kuris nepriklauso nuo klijų – kiekviena lenta pritvirtinama prie metalinio kilio4 – 6 nerūdijančio plieno pakabos, kiekviena kabykla savarankiškai atlaiko apkrovą, kurios individuali talpa ≥1,0 kN.

Trijų montavimo būdų palyginimas

DUK

1 klausimas: kuo skiriasi sausai pakabinama izoliacinė integruota plokštė ir sujungta izoliacinė plokštė?

A1: Pagrindinis skirtumas yra diegimo būdas. Sausai pakabintos lentos tvirtinamos prie sienos per metalinę kilio sistemą su mechaninėmis pakabomis, paliekant ventiliacijos ertmę tarp lentos ir sienos. Suklijuotos lentos yra tiesiogiai klijuojamos prie sienos paviršiaus. Sauso pakabinimo metodas yra patikimesnis daugiaaukščiams pastatams ir leidžia pakeisti vieną plokštę.

2 klausimas: kam skirta ventiliacijos ertmė?

A2: Vėdinimo ertmė leidžia pašalinti drėgmę iš sienos, neleidžiant kauptis izoliaciniame sluoksnyje, dėl kurio gali pablogėti eksploatacinės savybės. Tai taip pat padeda išlaikyti sieną sausą ir apsaugo nuo pelėsio ir žydėjimo.

3 klausimas: Ar galima naudoti sausai pakabinamas izoliacines integruotas plokštes pastatuose, kurių ilgis didesnis nei 100 m?

A3: Taip. Sausai pakabinama sistema tinka neriboto aukščio pastatams. Turint tinkamą vėjo slėgio konstrukciją ir kilio specifikacijas, jis gali būti naudojamas ypač aukštuose pastatuose. Garantija gali būti pratęsta iki 24 mėnesių projektams virš 100 m.
