Išorinė sudėtinė integruota plokštė

Kas yra išorinė sudėtinė integruota plokštė

Išorinė kompozitinė integruota plokštė yra daugiasluoksnė struktūrinė išorinių sienų plokštė. Palyginti su įprastomis termoizoliacinėmis dekoratyvinėmis plokštėmis, ji turi papildomą armavimo sluoksnį ir vandeniui atsparų sluoksnį.

Paprastai jis susideda iš keturių sluoksnių: išorinis sluoksnis yra dekoratyvinė plokštė (suteikia fasado efektą ir atsparią oro sąlygoms); antrasis sluoksnis yra armavimo sluoksnis (neorganinės dervos plokštė arba stiklo pluoštu sustiprinta plokštė, atsakinga už atsparumą smūgiams ir šiluminio įtempio sklaidą); trečias sluoksnis – šiltinimo sluoksnis (EPS/XPS/akmens vata, atsakinga už energiją taupančią izoliaciją); apatinis sluoksnis yra užpakalinis sluoksnis (balansuojantis įtempius, atsparus drėgmei).

Daugiasluoksnė struktūra užtikrina geresnį matmenų stabilumą esant temperatūros pokyčiams.

Daugiasluoksnės sudėtinės struktūros funkcijų paskirstymas

Daugiasluoksnė išorinės kompozitinės integruotos plokštės struktūra atitinka įvairias funkcijas:

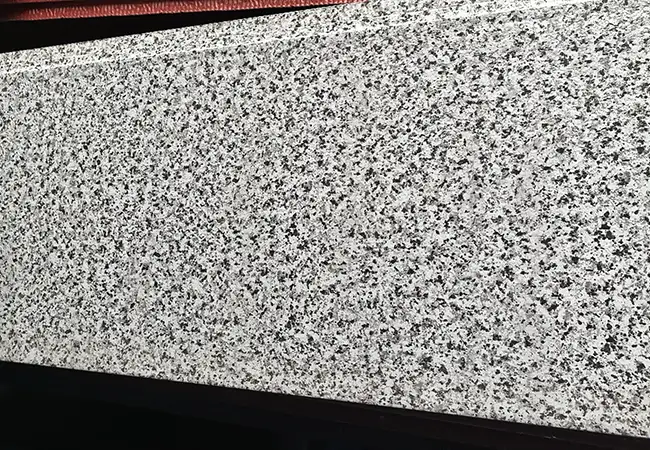

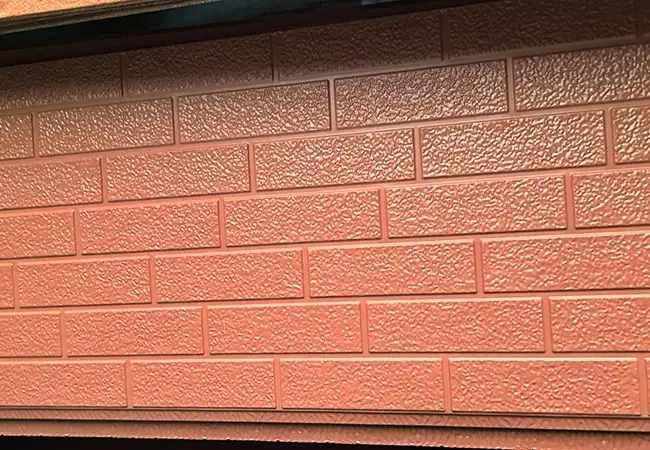

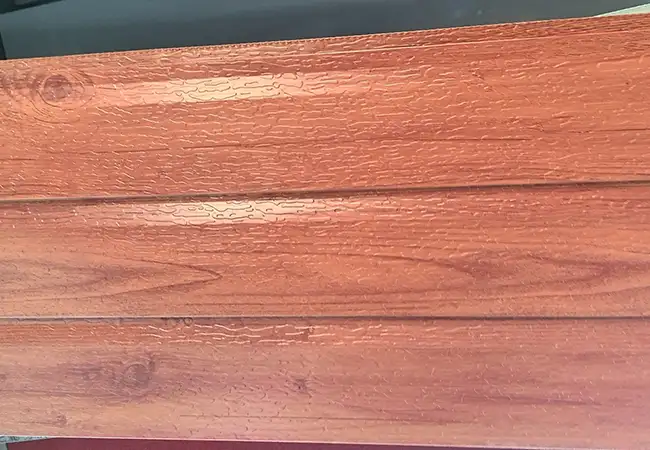

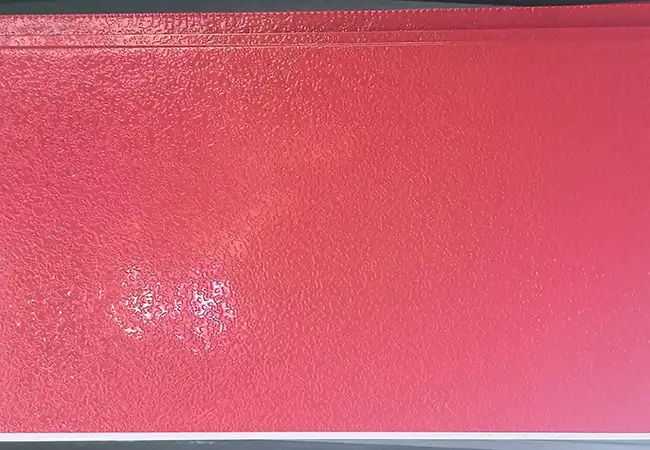

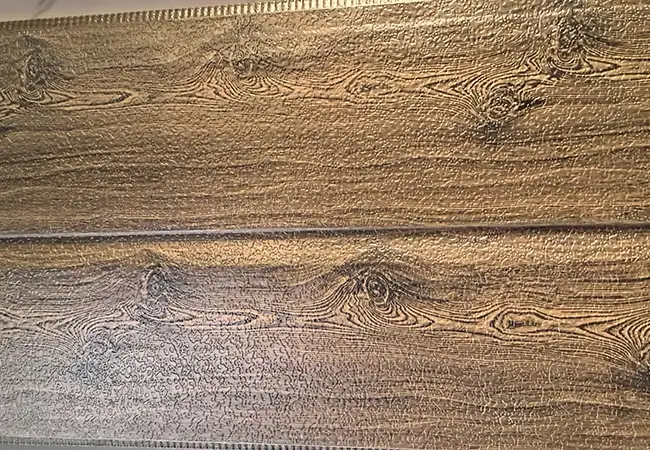

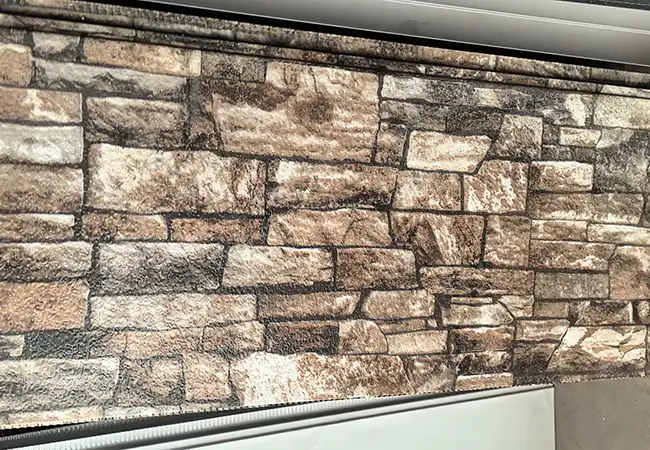

Dekoratyvinis sluoksnis(Išorinis sluoksnis 0,5–1,5 mm): Atsakingas už pastato išvaizdą. Atsparumo oro sąlygoms, anti-ultravioletinės ir savaiminio išsivalymo funkcijos įgyvendinamos naudojant fluoro angliavandenilio arba poliuretano dangą, todėl reikalingas 3000 h pagreitinto senėjimo bandymas.

Sutvirtinimo sluoksnis(Vidurinis sluoksnis 2–5 mm): Pagaminta iš neorganinės dervos plokštės arba pluoštu sutvirtintos plokštės, pagerinanti bendrą smūgio stiprumą ir lenkimo standumą.

Izoliacijos sluoksnis(Vidinis sluoksnis 20 – 100mm): pasirinkta EPS, XPS arba akmens vata, pastato energijos sąnaudos kontroliuojamos šilumos laidumo būdu, ugnies klasė turi atitikti GB 8624 standartą.

Atraminis sluoksnis(Apatinė plokštė 0,3–0,5 mm): subalansuoja plokštės įtempimą, apsaugo nuo deformacijos ir deformacijos po montavimo ir užtikrina drėgmei atsparią izoliaciją.

Kiekvienas sluoksnis yra sujungtas su poliuretano klijais esant aukštai temperatūrai ir aukštam slėgiui. Tarpsluoksnio lupimo stiprumas turėtų būti≥ 0,1 MPa, užtikrinant, kad nesisluoksniuotų ilgai naudojant lauke.

Techninių parametrų skirtumai

Tarpsluoksnio lupimo stiprumas:≥ 0,08 MPa (GB / T 2790-1995)

Paviršiaus dangos sukibimas:1 laipsnio skersinio pjūvio testas (GB/T 9286-1998)

Smūgio stiprumas:≥ 10 kJ/m² (neįtrūkimų lentos paviršiuje po 10 kg smūgio į smėlio maišą)

Šiluminė varža:0,5–2,5 (m²·K)/W (priklausomai nuo šerdies storio)

Matmenų stabilumas:Ilgio kitimo greitis ≤ 0,3% 80°C / 24h sąlygomis

Tinkami pastatų tipai

Daugiaaukščių gyvenamųjų namų išorinės sienos(Pastatams, kurių aukštis viršija 50 m, reikia specialios vėjo slėgio atsparumo konstrukcijos)

Komercinio komplekso podiumo išorės sienų apdaila ir izoliacija

Pramonės parko biurų pastato išorės siena energiją taupanti renovacija

Kultūros vietos išorės sienų sistemos(Gerai pritaikomas didelio tarpatramio sienoms)

Viešbučio apartamentų išorės sienų izoliacijos atnaujinimas

Individualizuotas gamybos procesas

Dizaino patvirtinimas— Klientas pateikia pastato fasadų brėžinius arba tinkavimą. Jason techninė komanda išskaido skydo išdėstymo schemą pagal brėžinius. Išdėstymo diagramoje pažymėta kiekvienos plokštės padėtis, dydis, spalva ir specialūs atidarymo reikalavimai. Gamyba tęsiama po kliento patvirtinimo.

Gamybos laikas:Standartinės specifikacijos7-10 darbo dienų; specialios formos plokštės (nestandartinių dydžių, lenktos plokštės) reikalauja15-20 darbo dienų.

Mėginių ir testavimo palaikymas

Klientai gali nemokamai gauti šias medžiagas:

- Lentos ekrano pavyzdžiai(300 mm × 300 mm, įskaitant viso skerspjūvio struktūros ekraną)

- Produktų katalogas(įskaitant užbaigtų projekto atvejų nuotraukas)

- Projekto rezultatų sąrašas(pažymėtas projekto pavadinimu, panaudojimo kiekiu, užbaigimo metais)

Klientai, norintys aplankyti objektą, gali susitarti dėl apsilankymų baigtuose ar vykdomuose projektuose (būtina išankstinė rezervacija; transportavimo išlaidas padengia klientas).

Prašymo atvejis

Daugiaaukščių gyvenamųjų namų projektui Uhane (33 aukštai) reikėjo integruotos išorinių sienų izoliacijos ir apdailos statybos, turint nedidelį biudžetą.

Pradiniame projekte buvo nurodyta plono tinko izoliacijos sistema, tačiau kūrėjas susirūpino dėl vėlesnių įtrūkimų ir priežiūros problemų, galiausiai perėjo prie išorinės kompozitinės integruotos plokštės. Naudojant 50 mm storio XPS šerdies medžiagą + 2 mm neorganinės dervos plokštės apdailą, sausas pakabinimas.

Statybos užtruko90 dienų— 10 dienų daugiau nei pradinis plonojo tinkavimo planas, bet žymiai sumažino vėlesnės priežiūros riziką.

Įvairių dekoratyvinių plokščių palyginimas

DUK

1 klausimas: kuo skiriasi išorinė sudėtinė integruota plokštė ir šilumos izoliacinė dekoratyvinė plokštė?

A1: išorinė kompozitinė integruota plokštė pagrindinę izoliaciją ir dekoratyvinę konstrukciją sutvirtina ir suteikia vandeniui atsparių sluoksnių. Jis turi didesnį atsparumą smūgiams, matmenų stabilumą ir atsparumą vandeniui, todėl tinkamas aukštybiniams ir didelio masto projektams.

2 klausimas: kiek trunka išorinės sudėtinės integruotos plokštės tarnavimo laikas?

A2: dizaino tarnavimo laikas yra20-25 metųsu tinkamu montavimu ir įprastomis naudojimo sąlygomis.

3 klausimas: ar išorinę sudėtinę integruotą plokštę galima naudoti aukštybiniuose pastatuose, didesniuose nei 100 m?

A3: Taip. Aukštesniems nei 50 m pastatams reikalinga speciali vėjo slėgio atsparumo konstrukcija. Mūsų techninė komanda gali atlikti vėjo apkrovos skaičiavimus ir pasiūlyti tinkamus tvirtinimo sprendimus.
