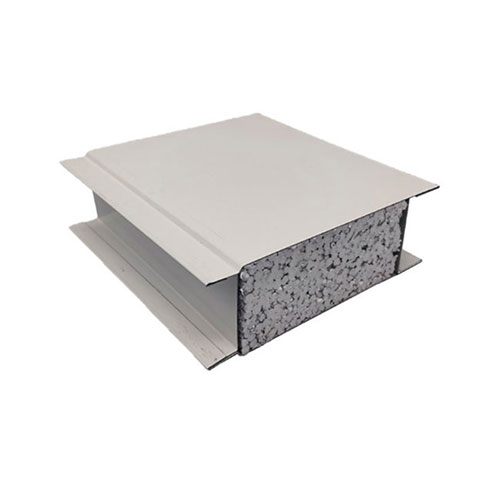

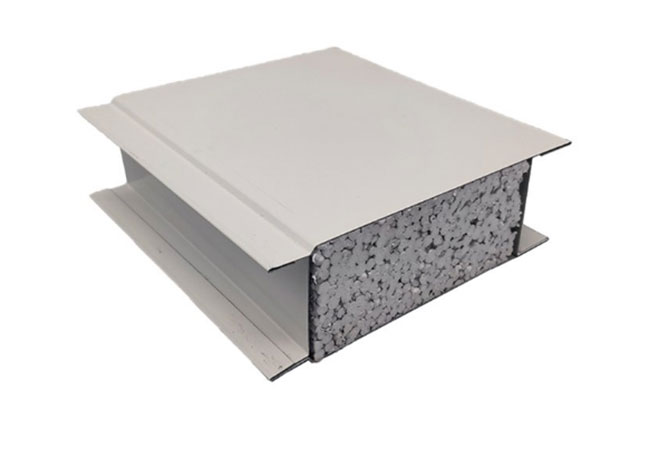

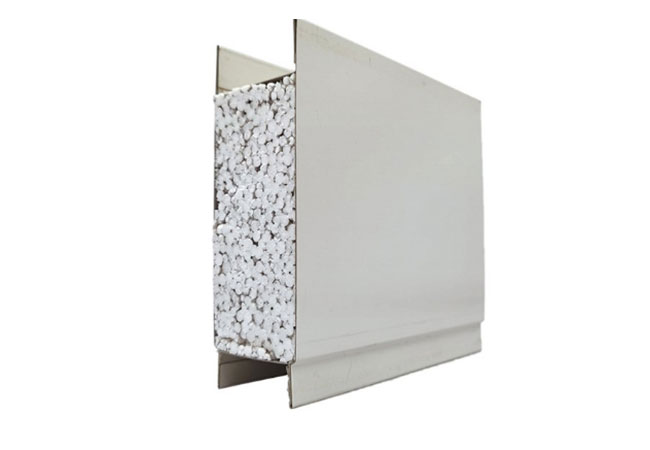

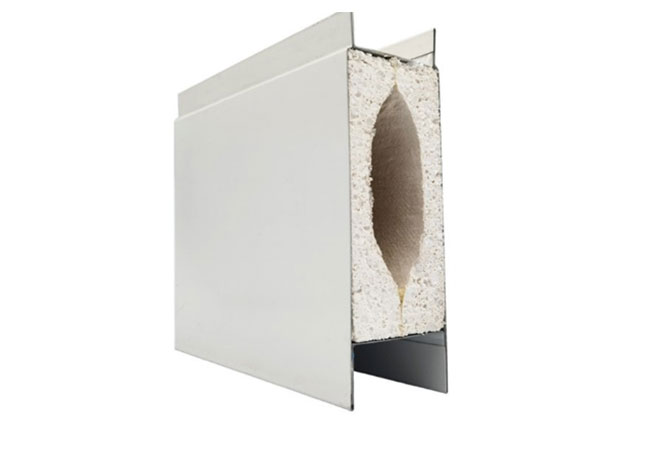

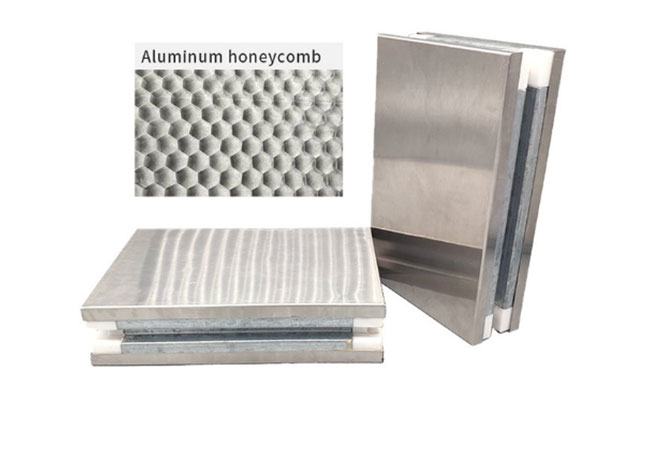

Aseptinis pertvarų skydas

Būdama statybinių medžiagų gamintoja, Jason Building Materials siūlo aseptines pertvarų plokštes, skirtas apsaugoti nuo kryžminio užteršimo. Šios plokštės pasižymi vienodu storiu, tvirta struktūra ir vandeniui atspariais, lengvai valomais paviršiais, kurie išlaiko ilgalaikį sterilumą; Be to, jie pasižymi lengvu dizainu, leidžiančiu patogiai montuoti, išmontuoti ir lanksčiai perkonfigūruoti.

Kas yra aseptinis skaidinių skydas

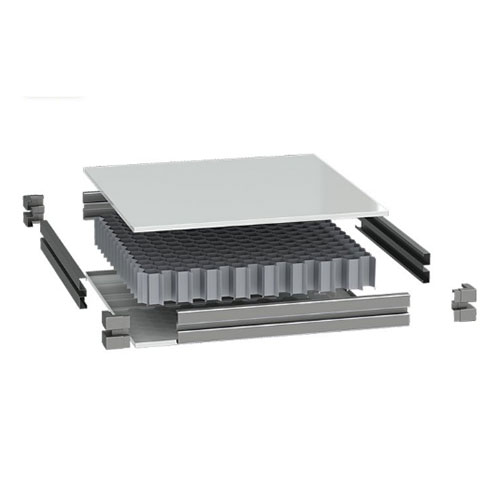

Aseptinis pertvarų skydas yra valymo plokštė, kurios pagrindinis dizaino akcentas yra švarus zonavimas, skirtas oro cirkuliacijai tarp zonų ir taršos sklaidos problemoms spręsti. Pagrindinis skirtumas nuo įprastų pertvarų yra keturių kraštų pakopinė sandarinimo konstrukcija, kuri sudaro dvigubą sandarinimo barjerą tarp kiekvienos sumontuotos plokštės.

Be to, jungtyse tarp pertvarų plokščių ir lubų bei grindų yra sukonfigūruoti specialūs sandarikliai, užtikrinantys kiekvienos nepriklausomos erdvės sandarumą ir neleidžiantys skersiniam oro srautui tarp skirtingo švarumo zonų.

Aseptinio zonavimo pertvaros projektavimo pagrindiniai punktai

Trys pagrindiniai mazgai, į kuriuos reikia sutelkti dėmesį kuriant pertvarą su aseptinėmis pertvarų plokštėmis:

Oro slėgio gradiento zonavimas- teigiamo slėgio skirtumas5 – 15Paturėtų būti palaikomos tarp skirtingo švarumo zonų. Bendras pertvarų plokščių sandarumas tiesiogiai veikia slėgio skirtumo stabilumą.

Medžiagų perdavimo izoliacija— Dirbtuvių medžiagų praėjimuose rekomenduojamos buferinės patalpos arba praėjimo langai. Angos pertvarų plokštėse turi būti užsandarintos, kad būtų išvengta oro srauto mainų tarp zonų.

Personalo prieigos kontrolė— Oro dušai arba persirengimo kambariai įrengiami tarp skirtingų zonų. Pertvarines plokštes aplink durų angas reikia sutvirtinti, o konstrukcijos tvirtumui sustiprinti sumontuoti metaliniai durų rėmai.

Zonavimo projektavimo etape rekomenduojama nubraižyti oro srauto organizavimo schemą, kurioje būtų paaiškinti kiekvienos srities slėgio skirtumo krypties ir oro kaitos greičio reikalavimai, tada pereiti prie pertvarų skydo išdėstymo ir pasirinkimo. Jiesen komanda gali teikti detalių brėžinių projektavimo pagalbą.

Techninės specifikacijos Pagrindiniai punktai

Plokštės storis:50 mm (standartinis) / 75 mm / 100 mm

Pagrindinės medžiagos tankis:Akmens vata ≥ 120 kg/m³ / PU apie 40–45 kg/m³

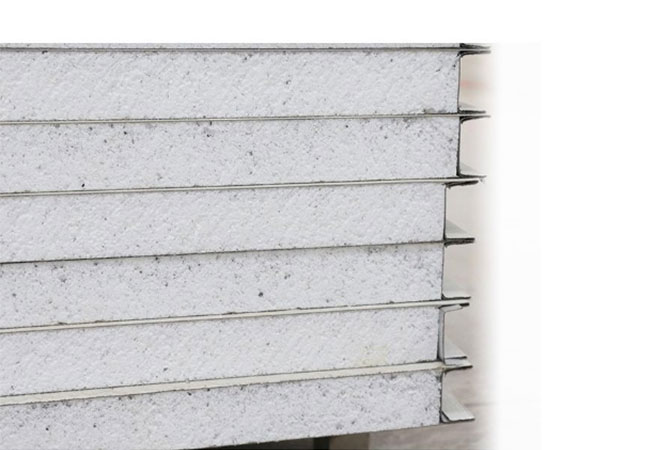

Sandarinimo būdas:Liežuvis ir griovelis + EPDM sandarinimo juostelės / aliuminio lydinio kilis + tuščiaviduris sandariklis

Sandarumo testas:Oro nuotėkio greitis ≤2 %mažesnis nei 50 Pa slėgio skirtumas

Garso izoliacijos našumas:RW ≥ 30dB (50 mm storio PU) / RW ≥ 35 dB (75 mm storio akmens vata)

Atsparumas smūgiams:10 kg smėlio maišas numestas iš 1 m aukščio, plokštė nepažeista

Taikomosios pramonės šakos ir scenarijai

Farmacijos įmonių pildymo dirbtuvės— Fizinė skirtingų vaistų rūšių izoliacija, kad būtų išvengta kryžminio užteršimo

Maisto priedų gamybos dirbtuvės— Rūgščių ir šarminių gamybos zonų atskyrimas

PE maišelių pildymo dirbtuvės— Švari izoliacija tarp užpildymo zonos ir išorinės pakavimo medžiagos laikymo vietos

Kosmetikos emulsinimo dirbtuvės— Zonavimo tarp emulsinimo bako zonos ir poilsio zonos valdymas

Trečiųjų šalių bandymų laboratorijos— Kietos pertvaros tarp mikrobiologijos kabinetų ir fizinių bei cheminių patalpų

Palyginimas su stiklo pertvaromis

Stiklinės pertvaros užtikrina gerą šviesos pralaidumą, tačiau negali visiškai užsandarinti (tarpuose tarp stiklo ir kilio reikalingas sandariklis, dėl kurio kyla ilgalaikė sandariklio senėjimo ir atsipalaidavimo rizika). Jie taip pat yra sunkesni (10 mm grūdintas stiklas yra maždaug25kg/m²).

Nors aseptinės pertvaros yra nepermatomos, apžvalgos langus galima pagrįstai montuoti ant sienos (dvisluoksniai sandarūs stikliniai stebėjimo langai, dydis300 mm × 400 mm, tokio pat storio kaip ir siena), atitinkantys vizualinius reikalavimus išlaikant sandarinimo vientisumą.

Pertvarų plokščių kaina yra apytikslė40% - 50%stiklinių pertvarų, pasižyminčių geresnėmis šilumos ir garso izoliacinėmis savybėmis nei stiklas.

Tinkinimo instrukcijos

Pertvarų plokštes galima pritaikyti pagal šiuos parametrus:

Skydelių angos— Rezervinės padėties stebėjimo langams, praėjimo langams, ventiliacijos angoms, iš anksto išpjautoms gamykloje, tiesiogiai sumontuotoms vietoje.

Specialios formos plokštės— Nestačiakampių kampų ar daugiakampių dirbtuvių atveju pateikite CAD brėžinius, pritaikytą gamybą pagal faktinius kampus.

Kolonų dengimo plokštės— Plieninių konstrukcijų gamyklinių kolonų apvyniojimui, U formos arba L formos pagal užsakymą gaminamai gamybai, vienkartinis gamyklinis formavimas sumažina sujungimą vietoje.

Prašymo atvejis

Tvirtas paruošimo cechas farmacijos įmonėje Dziangsu provincijoje reikalavo visiškos fizinės izoliacijos tarp dviejų gretimų gamybos linijų – A gamybos linijos, kurioje gaminami vaistai cefalosporinams, ir B gamybos linijos, gaminančios įprastus geriamuosius preparatus.

Tarp dviejų zonų nebuvo leidžiamas kryžminis oro srautas arba kryžminė darbuotojų tarša.75 mm storio akmens vatos aseptinės pertvaros plokštėsbuvo pasirinktos, pertvara besitęsianti nuo lubų iki konstrukcinės perdangos plokštės be tarpų. Visos vamzdžių angos per sieną buvo užsandarintos.

Slėgio skirtumo bandymo rezultatai po užbaigimo:12Pateigiamo slėgio skirtumas buvo išlaikytas tarp gretimų zonų, o dalelių difuzijos tarp zonų nebuvo aptikta.

Skirtingo zonavimo lygio skaidinio konfigūracijos nuoroda

DUK

1 klausimas: kuo skiriasi aseptinis pertvarų skydas ir įprastas pertvarų skydas?

A1: Pagrindinis skirtumas yra keturių kraštų pakopinė sandarinimo konstrukcija, kuri sudaro dvigubą sandarinimo barjerą tarp kiekvienos sumontuotos plokštės. Įprastose pertvarų plokštėse paprastai naudojamos paprastos jungtys be sandarinimo, o tai negali užtikrinti sandarumo tarp skirtingų švaros zonų.

2 klausimas: kaip užtikrinti slėgio skirtumo stabilumą tarp skirtingų švaros zonų?

A2: Be sandarių pertvarų plokščių naudojimo, slėgio skirtumo stabilumui užtikrinti reikalingas bendras erdvės sandarinimas, įskaitant lubas, grindis, vamzdžių angas ir durų tarpus. Sumontavus rekomenduojama atlikti išsamų sandarumo testą, siekiant patikrinti sistemos sandarumą.
